自力式電控溫度調節閥-ZZWPE自力式電控溫度調節閥概述
自力式電控溫度調節閥(適用于較大口徑及導熱油控制)，該閥最大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
自力式電控溫度調節閥-ZZWPE自力式電控溫度調節閥結構與原理
調節閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。
1．加熱型調節閥的結構與原理，見附圖示：
工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化智能執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。

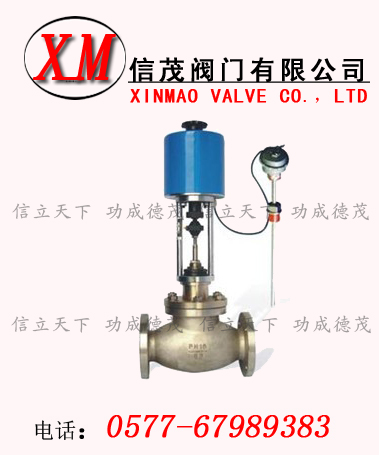

外型示意圖
(1)智能型執行器
(2)主閥體
(3)傳感器
(4)毛細管
(5)手動機構
備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。
自力式電控溫度調節閥-ZZWPE自力式電控溫度調節閥主要參數與材料
1、主要參數表
|
公稱通徑 (mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
公稱壓力 PN(MPa)
|
1.6 4.0
|
；
|
|
流量能力 (m 3 /h)
|
5
|
7
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程 (mm)
|
6
|
8
|
10
|
14
|
20
|
30
|
30
|
40
|
|
溫度調節范圍 ( ℃ )
|
0~120 ： 100~250
|
|
調節精度 ( ℃ )
|
± 1 ~ ± 5
|
|
使用介質
|
蒸汽、水、油、氣體
|
|
允許
泄漏量
|
硬密封
|
10 -4 X 閥額定容量
|
|
軟密封
|
“ 0 ”
|
|
毛細管長度
|
3m 、 5m 、 10m
|
|
溫包扦入深度
|
270 、 430 、 630
|
|
聯接螺紋
|
3/4 ” 1 ”
|
自力式電控溫度調節閥-ZZWPE自力式電控溫度調節閥 配套用電動執行機構有關技術參數
|
公稱通徑 DN （ mm ）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
電動執行機構型 號
|
普通型
|
ZAZ-60
DKZ-310
|
ZAZ-60
DKZ-310
|
DKZ-410
|
DKZ-410
DKZ-510
|
|
電子型
|
JHZAZ1
|
JHZAZ2
|
JHZAZ3
|
JHZAZ3
|
|
電動執行機構推 力（ N ）
|
普通型
|
400
4000
|
400
4000
|
6400
|
6400
16000
|
|
電子型
|
2000
|
4000
|
6000
|
8000
|
|
全行程
時 間
（ S ）
|
普通型
|
12.5
|
20
|
32
|
48
|
|
電子型
|
30
|
30
|
48
|
60
|
|
消耗功率（ W ）
|
普通型
|
28
|
35
|
|
電子型
|
6
|
15
|
25
|
40
|
表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。
電子型-單位：mm
|
公稱通徑 DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
d
|
φ 155
|
φ 162
|
φ 170
|
|
H 4
|
290
|
325
|
380
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H 5
|
175
|
180
|
215
|
218
|
230
|
280
|
285
|
315
|
400
|
460
|
540
|
|
H 6
|
53
|
58
|
70
|
75
|
82
|
92
|
100
|
110
|
125
|
142
|
170
|
|
重量 (Kg)
|
PN 16 40
|
10
|
12
|
15
|
17
|
18
|
34
|
46
|
54
|
76
|
79
|
100
|
|
PN64
|
13
|
16
|
19
|
26
|
27
|
43
|
69
|
85
|
120
|
125
|
150
|
自力式電控溫度調節閥-ZZWPE自力式電控溫度調節閥外型尺寸及重量
普通型-單位：mm
|
公稱通徑 DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
460
|
530
|
630
|
|
B
|
230
|
230
|
260
|
|
H 1
|
490
|
540
|
625
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H 2
|
175
|
180
|
215
|
218
|
230
|
280
|
285
|
315
|
400
|
460
|
540
|
|
H 3
|
53
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
110
|
125
|
142.5
|
170
|
|
重量 (Kg)
|
PN 16 40
|
50
|
52
|
54
|
56
|
58
|
75
|
87
|
95
|
132
|
135
|
155
|
|
PN64
|
53
|
56
|
58
|
65
|
68
|
84
|
110
|
129
|
177
|
180
|
210
|
自力式電控溫度調節閥-ZZWPE自力式電控溫度調節閥連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216-84、鑄鋼法蘭按GB9113-88
·法蘭密封面型：PN10、PN16為凸面 PN40、PN64為凹凸面，閥體為凹面
·結構長度：GB12221-89
·夾套保溫型夾套載熱體接口：對焊φ18×4
*閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、DIN等標準。
自力式電控溫度調節閥-ZZWPE自力式電控溫度調節閥訂貨須知:
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑(mm)
·公稱壓力 (MPa)
·額定流量系數(Kv)
·固定流量特性
·介質名稱、閥前后壓力、溫度、流量等
·整機作用方式（電開、電關）及輸入信號
·閥體、閥內件及填料材質
·附件（操作器、伺服放大器等）
·其他特殊要求
|
