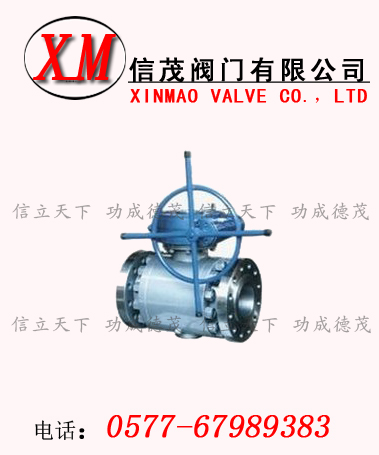

法蘭抗硫球閥-KQ41F法蘭抗硫球閥是根據用戶的需求，為滿足在硫化環境下的抗硫化就力裂化的要求，我們從設計，選材、制造、試驗、表面處理及涂漆都嚴格按美國腐蝕化工程師協會NACE的有關標準要求進行。
OQK系列抗硫球閥不僅選材廣泛且內件材料均采用表面鍍鎳或316材質、密封圈采用特制的聚合物材料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，適用壓力與溫度范圍廣，全通徑與縮經齊備，并可配多種驅動裝置，是化工、石油煉制、油氣開采與輸送系統理想的用閥選擇。
公稱通徑：DN50-400mm 2"-16"
縮徑：DN50-450mm 2"-18"
公稱壓力：PN2.5-10.0MPa
CLASS：150-900Lb
適用溫度：－196℃-300℃
法蘭抗硫球閥-KQ41F法蘭抗硫球閥KQ41F抗硫球閥主要性能及規范
|
公稱壓力
PN(MPa)
|
試驗壓力(MPa)
|
壓力級
|
試驗壓力(MPa)
|
|
殼體
|
高壓液密封
|
低壓氣密封
|
殼體
|
高壓液密封
|
低壓氣密封
|
|
2.5
|
3.75
|
2.75
|
0.6
|
CLASS150
|
2.94
|
2.16
|
0.6
|
|
4.0
|
6.0
|
4.4
|
CLASS300
|
7.76
|
5.62
|
|
6.4
|
9.6
|
7
|
CLASS600
|
15.3
|
11.23
|
|
10.0
|
15
|
11
|
CLASS900
|
23
|
16.85
|
法蘭抗硫球閥-KQ41F法蘭抗硫球閥KQ41F抗硫球閥型號、零件材料及主要參數
|
主要型號
|
零件名稱
|
材質
|
|
碳鋼
|
低溫鋼
|
不銹鋼
|
|
OQK4 1/7E
OQK34 1/7E
OQK64 1/7E
OQK94 1/7E
|
閥體
|
A105
|
A350LF2
|
A182 F316
|
|
球體
|
A105+鍍鎳
|
A350LF2
|
A182 F316
|
|
閥桿、固定軸
|
45/40cr+鍍鎳
|
42CrMo+鍍鎳
|
A182 F316
|
|
閥座
|
A105+鍍鎳
|
A350LF2+鍍鎳
|
A182 F316
|
|
密封圈
|
增強聚四氟乙烯 對位聚苯
|
|
O型圈
|
氟橡膠
|
|
墊片、填料
|
柔性石墨 V型聚四氟乙烯
|
|
軸套
|
SF自潤滑軸承
|
|
螺栓
|
A193 B7M
|
A193 B7M
|
316
|
|
螺母
|
A194 2HM
|
A194 7M
|
316
|
|
應
用
規
范
|
結構長度按
|
GB12221-89 ANSI B16.10
|
|
法蘭尺寸按
|
JB79-59 GB9113 HG20592-97 ANSI B16.5
|
|
焊接標準按
|
GB12221-89 ANSI B16.25
|
|
檢驗試驗按
|
GB/T13927 JB/T9092-99 API598
|
|
防火試驗按
|
API 607 BS6755 II
|
