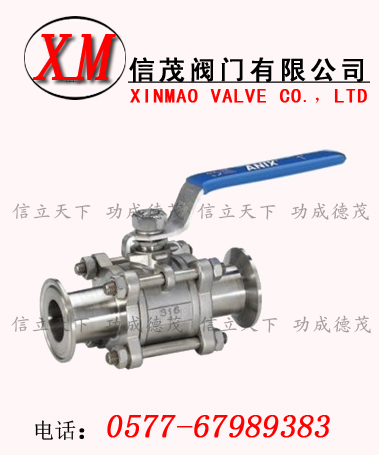

三片式卡箍球閥-Q81F三片式卡箍球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
三片式卡箍球閥-Q81F三片式卡箍球閥產品特征
|
公稱壓力
|
1.6-6.4MPa
|
|
適用穩定范圍
|
-20～232℃～350℃
|
|
適用介質
|
水、油、氣及某些腐蝕性液體（W。O。G）
|
三片式卡箍球閥-Q81F三片式卡箍球閥主要連接尺寸及重量
|
SIZE
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
PORT
|
9.6
|
15.9
|
22.2
|
28.5
|
34.9
|
47.5
|
60.2
|
72.9
|
97.4
|
|
L
|
75
|
90
|
100
|
110
|
125
|
150
|
190
|
220
|
270
|
|
D
|
25.0
|
25.0
|
50.4
|
50.4
|
50.4
|
63.9
|
77.4
|
90.0
|
118.9
|
|
S
|
2.024
|
2.24
|
43.60
|
43.60
|
43.60
|
56.30
|
70.60
|
83.30
|
110.30
|
|
H
|
64
|
67
|
83
|
89
|
100
|
108
|
150
|
161
|
180
|
|
T1
|
-
|
-
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
|
T2
|
3.63
|
3.63
|
4.75
|
-
|
-
|
-
|
-
|
-
|
-
|
|
E
|
125
|
125
|
140
|
140
|
200
|
200
|
250
|
250
|
290
|
三片式卡箍閥-Q81F三片式卡箍球閥主要零件材料
|
零件名稱
|
材質
|
|
閥體
|
不銹鋼CF8M
|
|
密封圈
|
聚四氟乙烯PTFE
|
|
閥蓋
|
不銹鋼CF8M
|
|
球體
|
不銹鋼SS316
|
|
閥桿
|
不銹鋼SS316
|
|
螺母
|
不銹鋼SS304
|
|
墊圈
|
不銹鋼SS304
|
|
手柄套
|
塑料
|
|
手柄
|
不銹鋼SS304
|
|
閥桿螺母
|
不銹鋼SS304
|
|
填料壓蓋螺母
|
不銹鋼SS304
|
|
掛鎖裝置
|
不銹鋼SS304(OQTION)
|
|
止推墊圈
|
聚四氟乙烯PTFE
|
|
螺栓
|
不銹鋼SS304
|
