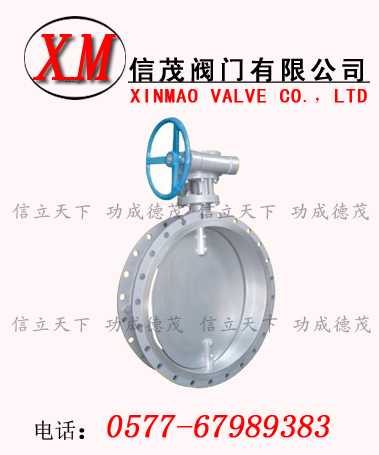

手動通風蝶閥-D41W手動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金、環保等管道作通風調節介質流量之用。
手動通風蝶閥-D41W手動通風蝶閥其主要特點為：
1.設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2.力矩小，操作方便，省力靈巧。
3.采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
采用標準
設計標準：GB/T 12238-1989、JB/T8692-1998
法蘭連接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
結構長度：GB/T12221-1989壓力試驗：GB/T 13927-1992；JB/T9092-1999
手動通風蝶閥-D41W手動通風蝶閥主要技術參數
|
公稱通徑
|
DN
|
50～2000
|
|
公稱壓力
|
PN(MPa)
|
0.05
|
0.25
|
0.6
|
|
試驗壓力
|
強度試驗
|
0.075
|
0.375
|
0.9
|
|
密封試驗
|
≤1.5%泄漏量
|
|
適用介質
|
煤氣、含塵氣體、煙道氣等
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動
|
手動通風蝶閥-D41W手動通風蝶閥主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
蝶板
|
鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
|
|
閥座密封圈
|
與閥體相同
|
|
閥桿
|
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
|
|
填料
|
氟塑料、柔性石墨
|
手動通風蝶閥-D41W手動通風蝶閥密封材料選用和適用溫度
|
材料品種
|
碳素鋼
|
低溫碳鋼
|
合金鋼
|
奧氏體不銹鋼
|
鉻鉬釩鋼
|
|
代號
|
WCB
|
LCB
|
WC6或WC9
|
C5或以C12
|
鉻Cr-18型type304、316
|
12CrMoV
|
|
耐最高溫度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
|
耐最低溫度
|
-29℃
|
-46℃
|
-29℃
|
-29℃
|
-196℃
|
-40℃
|
|
適用工作溫度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
手動通風蝶閥-D41W手動通風蝶閥密封材料選用和適用溫度
|
材料品種
|
碳素鋼
|
低溫碳鋼
|
合金鋼
|
奧氏體不銹鋼
|
鉻鉬釩鋼
|
|
代號
|
WCB
|
LCB
|
WC6或WC9
|
C5或以C12
|
鉻Cr-18型type304、316
|
12CrMoV
|
|
耐最高溫度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
|
耐最低溫度
|
-29℃
|
-46℃
|
-29℃
|
-29℃
|
-196℃
|
-40℃
|
|
適用工作溫度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
手動通風蝶閥-D41W手動通風蝶閥D41W-0.25/0.5/0.6 C.P.R系列連接尺寸
|
公稱通徑DN
|
結構長度
(標準值)
|
外型尺寸(參考值)
|
連接尺寸(標準值)
|
參考
重量
|
|
0.05MPa和0.25MPa
|
0.6MPa
|
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
108
|
80
|
270
|
260
|
110
|
140
|
110
|
88
|
4-14
|
140
|
110
|
88
|
4-14
|
9
|
|
65
|
21/2
|
112
|
89
|
295
|
260
|
110
|
160
|
130
|
108
|
4-14
|
160
|
130
|
108
|
4-14
|
12
|
|
80
|
3
|
114
|
95
|
306
|
260
|
110
|
190
|
150
|
124
|
4-18
|
190
|
150
|
124
|
4-18
|
15
|
|
100
|
4
|
127
|
115
|
350
|
260
|
110
|
210
|
170
|
144
|
4-18
|
210
|
170
|
144
|
4-18
|
17
|
|
125
|
5
|
140
|
127
|
370
|
320
|
110
|
240
|
200
|
174
|
8-18
|
240
|
200
|
174
|
8-18
|
23
|
|
150
|
6
|
140
|
139
|
400
|
320
|
110
|
265
|
225
|
199
|
8-18
|
265
|
225
|
199
|
8-18
|
25
|
