概述

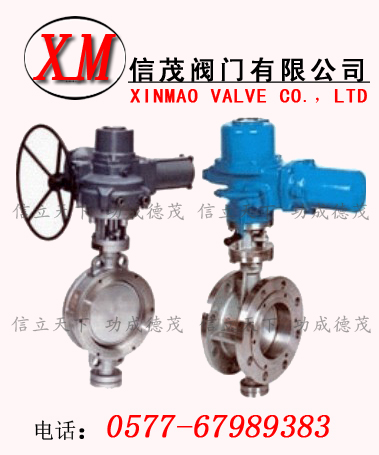

電動切斷蝶閥由CHR角行程電動執行機構和直通鑄造蝶閥閥體組成，電動執行器具有功能強，體積小，輕便宜人，性能可靠，配套簡單。電動開關蝶閥閥體流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達零泄露），高溫高壓工況可選用三偏心硬密封結構，采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能最佳的目的。
電動切斷蝶閥技術參數
|
閥體形式
|
直通鑄造閥
|
|
公稱通徑
|
DN50～1000mm
|
|
公稱壓力
|
PN1.0、1.6、2.5MPa
|
|
法蘭標準
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
連接形式
|
法蘭（FF RF RTJ）、焊接（SW BW）、對夾式
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
壓板壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料
|
電動切斷蝶閥零件材料
|
1
|
底座
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
|
|
2
|
下軸套
|
銅合金、304、316
|
|
3
|
閥體
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
4
|
密封圈
|
NBR丁晴橡膠、PTFE、PPL、304、316
|
|
5
|
壓板、蝶板
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
|
6
|
固定銷
|
25、35、45
|
|
7、8
|
上、下閥軸
|
2Cr13、304、316、316L
|
|
9
|
上軸套
|
銅合金、304、316
|
|
10
|
填料
|
聚四氟乙烯/柔性石墨
|
|
11、12
|
填料壓蓋組件
|
HT200、WCB、CF3、CF3M、CF8、CF8M
|
電動切斷蝶閥性能指標
|
公稱通徑 DN（mm）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
額定流量系數KV
|
110
|
180
|
232
|
368
|
656
|
735
|
1240
|
2025
|
2712
|
3875
|
5038
|
6900
|
8500
|
12200
|
|
允許壓差（MPa）
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，為Kv值的10-4
|
電動切斷蝶閥外形連接尺寸
|
公稱通徑 DN（mm）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
108
|
112
|
114
|
127
|
140
|
140
|
152
|
165
|
178
|
190
|
216
|
222
|
229
|
267
|
|
L1
|
43
|
46
|
49
|
56
|
64
|
70
|
71
|
76
|
83
|
92
|
102
|
113
|
127
|
154
|
|
H
|
112
|
115
|
120
|
140
|
170
|
180
|
210
|
240
|
290
|
320
|
350
|
380
|
410
|
470
|
|
n-φd
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
16-26
|
16-30
|
20-30
|
20-33
|
20-36
|
|
H1
|
根據所配執行機構而定
|
|
A、A1
|
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
|
|
D
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
520
|
580
|
640
|
715
|
840
|
|
D1
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
585
|
650
|
770
|
