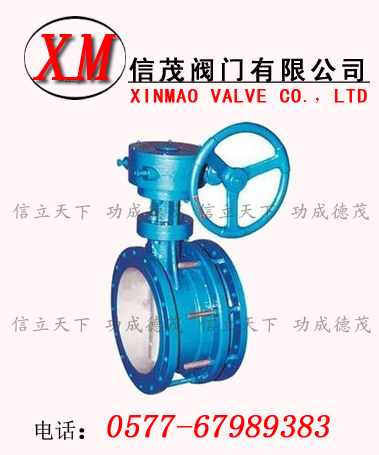

法蘭式伸縮蝶閥概述：
永嘉信茂閥門有限公司生產的法蘭式伸縮蝶閥適用溫度≤80℃，用于石油、化工食品醫藥輕紡、造紙、電力、給排水、氣體管路上、作調節流量和截流介質的作用，具有補償管道熱漲冷縮的功能。伸縮蝶閥組裝的注意事項：
1、組裝前檢查氣動蝶閥各部分部件無缺失，型號無誤，檢查閥體內無雜物，電磁閥和消音器內無阻塞
2、將閥門和汽缸均置于關閉狀態。
3、將汽缸撞到閥門上，（安裝方向與閥體平行或垂直都可以），再看螺絲孔是否對正，不會有太大偏差，如有少許偏差，將氣缸體轉動一點就可以了，然后將螺絲緊固。
4、安裝完畢后，對氣動蝶閥進行調試（正常情況下供氣壓力為0.4~0.6MPa），調試運行時須手動操作電磁閥啟閉（將電磁閥線圈失電后手動操作方可有效），觀察伸縮蝶閥的啟閉情況。如果在調試運行過程中發現閥門在啟閉過程初始時有些吃力，之后正常，則需要將氣缸行程調�。ò褮飧變啥诵谐陶{節螺絲同時往里調一點，調整時需將閥門運行到開位置，然后將氣源關掉再調），直至閥門啟閉動作順滑且關閉無泄漏。還需要注意的是，可調型消音器可以調節閥門的啟閉速度，但不可調得過小，否則可能引起閥門不動作。
5、得發在安裝前應保持干燥，不可露天存放
6、安裝蝶閥前要檢查管道，確保管道內無焊渣等異物
7、伸縮蝶閥閥體手動啟閉阻力適中，蝶閥扭矩與所選執行器扭矩匹配。
8、伸縮蝶閥連接用法蘭規格正確，管道對夾法蘭與蝶閥法蘭標準相符。建議使用蝶閥專用法蘭，不得使用平焊法蘭。
9、確認法蘭焊接無誤，蝶閥安裝完畢后不得再焊接法蘭，以免燙傷橡膠件。
10、裝好的管道法蘭要進行對中，并與放入的蝶閥進行對中。
11、裝上所有的法蘭螺栓，并用手擰緊，將確認蝶閥與法蘭已然對中，然后小心的啟閉蝶閥，確保啟閉靈活。
12、將閥門完全開啟，用扳手按照對角線次序將螺栓擰緊，無需墊圈，切勿將螺栓擰的過緊，以防造成閥圈的嚴重變形，啟閉扭矩過大。
規格尺寸：
|
DN |
H1 |
H2 |
H3 |
最大長度Lmax |
最小長度Lmin |
設計長度L |
D1 |
Z-d |
重量 kg |
|
mm |
0.6MPa |
1.0MPa |
1.6MPa |
0.6MPa |
1.0MPa |
1.6MPa |
|
50 |
309 |
112 |
117 |
164 |
138 |
151 |
110 |
125 |
125 |
4-14 |
4-18 |
4-19 |
14.3 |
|
65 |
337 |
112 |
117 |
190 |
154 |
172 |
130 |
145 |
145 |
4-14 |
4-18 |
4-19 |
16.8 |
|
80 |
347 |
135 |
117 |
195 |
163 |
177 |
150 |
160 |
160 |
4-18 |
8-18 |
8-19 |
18.7 |
|
100 |
373 |
142 |
117 |
205 |
180 |
190 |
170 |
180 |
180 |
4-18 |
8-18 |
8-19 |
26.2 |
|
125 |
405 |
160 |
117 |
196 |
164 |
180 |
200 |
210 |
210 |
8-18 |
8-18 |
8-19 |
33.6 |
|
150 |
440 |
180 |
117 |
227 |
192 |
210 |
225 |
240 |
240 |
8-18 |
8-22 |
8-23 |
37.3 |
|
200 |
612 |
225 |
212 |
247 |
212 |
230 |
280 |
295 |
295 |
8-18 |
8-22 |
12-23 |
68.7 |
|
250 |
693 |
266 |
212 |
267 |
232 |
250 |
335 |
350 |
355 |
12-18 |
12-22 |
12-28 |
86.6 |
|
300 |
747 |
290 |
212 |
287 |
252 |
270 |
395 |
400 |
410 |
12-22 |
12-22 |
12-28 |
120 |
|
350 |
802 |
320 |
212 |
310 |
270 |
290 |
445 |
460 |
470 |
12-22 |
16-22 |
16-28 |
157 |
|
400 |
991 |
400 |
265 |
332 |
290 |
310 |
495 |
515 |
525 |
16-22 |
16-26 |
16-31 |
227 |
|
450 |
1037 |
425 |
265 |
352 |
310 |
330 |
550 |
565 |
585 |
16-22 |
20-26 |
20-31 |
260 |
|
500 |
1127 |
480 |
265 |
375 |
330 |
350 |
600 |
620 |
650 |
20-22 |
20-26 |
20-34 |
300 |
|
600 |
1377 |
520 |
380 |
420 |
360 |
390 |
705 |
725 |
770 |
20-26 |
20-30 |
20-37 |
540 |
|
700 |
1796 |
577 |
380 |
465 |
395 |
430 |
810 |
840 |
840 |
24-26 |
24-30 |
20-37 |
684 |
|
800 |
1484 |
620 |
270 |
510 |
430 |
470 |
920 |
950 |
950 |
24-30 |
24-33 |
24-40 |
952 |
|
900 |
1676 |
715 |
285 |
555 |
465 |
510 |
1020 |
1050 |
1050 |
24-30 |
28-33 |
28-40 |
1290 |
|
1000 |
1760 |
760 |
285 |
600 |
500 |
550 |
1120 |
1160 |
1170 |
28-30 |
28-36 |
28-43 |
1456 |
|
1200 |
2018 |
900 |
285 |
690 |
570 |
630 |
1340 |
1380 |
1390 |
32-33 |
32-39 |
32-49 |
2310 |
|
1400 |
2363 |
1000 |
425 |
590 |
540 |
560 |
1560 |
1590 |
1590 |
36-36 |
36-42 |
36-49 |
2816 |
|
1600 |
2730 |
1160 |
425 |
630 |
585 |
605 |
1760 |
1820 |
1820 |
40-36 |
40-48 |
40-56 |
4218 |
|
1800 |
2844 |
1247 |
425 |
680 |
630 |
650 |
1970 |
2020 |
2020 |
44-39 |
44-48 |
44-56 |
5650 |
|
2000 |
3127 |
1362 |
425 |
730 |
680 |
700 |
2180 |
2230 |
2230 |
48-42 |
48-48 |
48-62 |
6000 |
訂貨須知：
您在選用信茂牌閥門的時候，可以先打開http://www.qq93996.com/ 的網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對法蘭式伸縮蝶閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對法蘭式伸縮蝶閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
|
